BIM技术在济宁市运河水厂工程应用案例
报道时间：2023/03/24
“ 运河水厂项目运用逆维悦动的轻量化平台，为施工单位提供了三维可视化交底和项目协同的功能，处理了近百万次的操作请求，以及三千多个业务流程、交互、审批；为设计单位的BIM深化设计、BIM深化应用提供基础的引擎功能。施工单位通过逆维悦动提供岗位级的BIM工具，获得初始模型和数据信息，将模型集成到项目级BIM轻量化云平台上，通过虚拟建造和现场可视化管控的有机结合，显著提高管理的精细化程度。最终，助力管理层对各项目全流程的整体把控，实现企业和项目的全方位信息化管理。”
一、项目概况
济宁市运河水厂位于济宁市任城区南张街道，主要服务于济宁市城区供水。水厂水源取自京杭大运河，采用气浮沉淀+臭氧活性炭+超滤膜净水工艺，水质达到直饮水标准后打入市政供水管网。一期供水规模 10 万 m³/d，总占地约63291 ㎡,总造价约4.2亿元，计划工期365天。
二、BIM技术整体组织

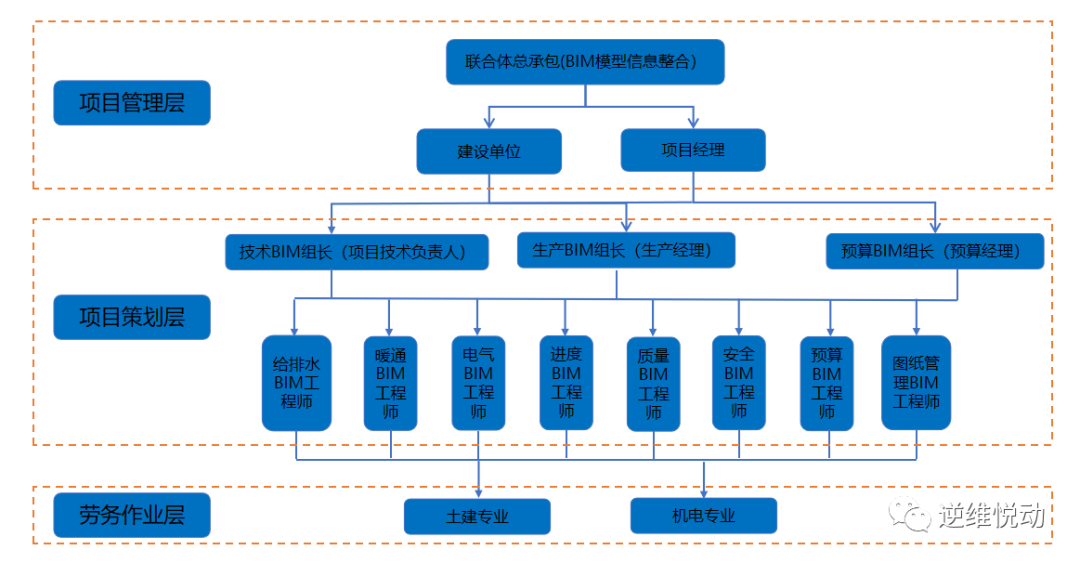

项目建立以总承包单位为主导的三层级BIM组织架构体系，切实保障BIM应用目标的实现，在所有的项目管理过程中，逆维悦动提供的轻量化云平台作为底层的三维数据提供商，发挥了不可替代的作用，每一项的数据增删改查保证了BIM技术落地闭环。
三、BIM技术应用
1.施工场地布置

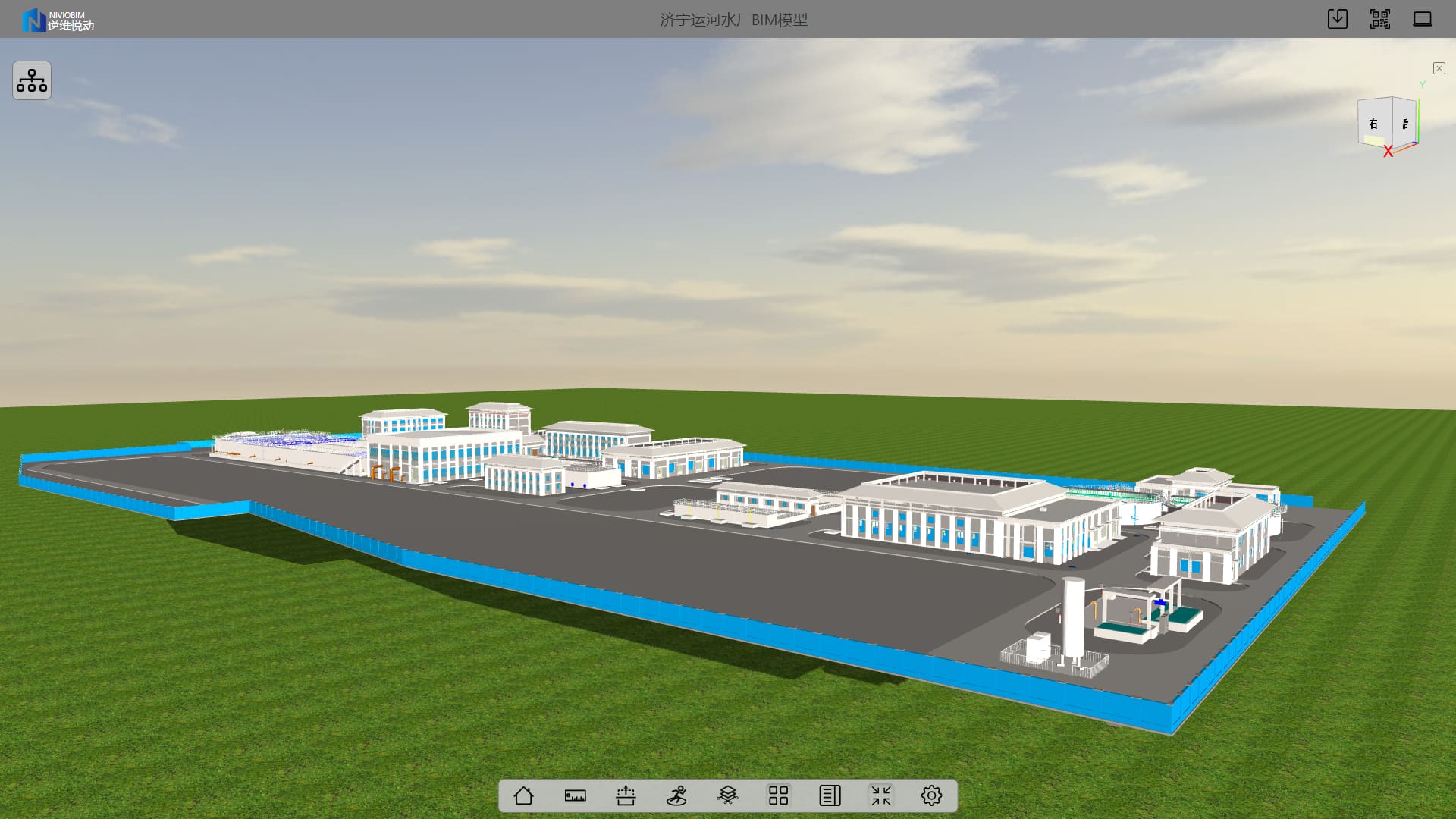

运用BIM技术对各施工阶段进行场地布置模拟，检验施工场地布置的合理性，其中逆维悦动的轻量化平台展现了整个施工的场景，优化了场地布置，指导现场实施场地规划。
2.三维施工动画模拟

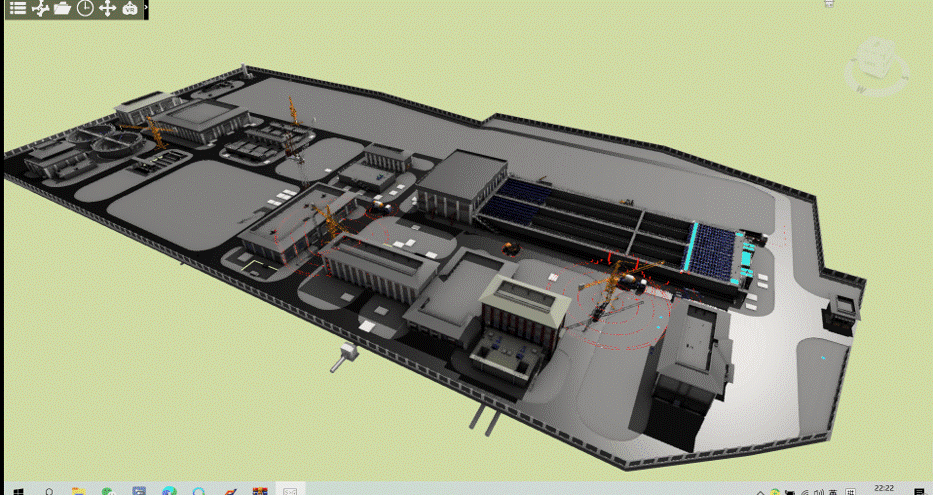

运用BIM技术和模型轻量化技术，进行复杂工艺施工模拟，对施工流程进行合理规划，动态展示施工过程。
3.BIM深化设计

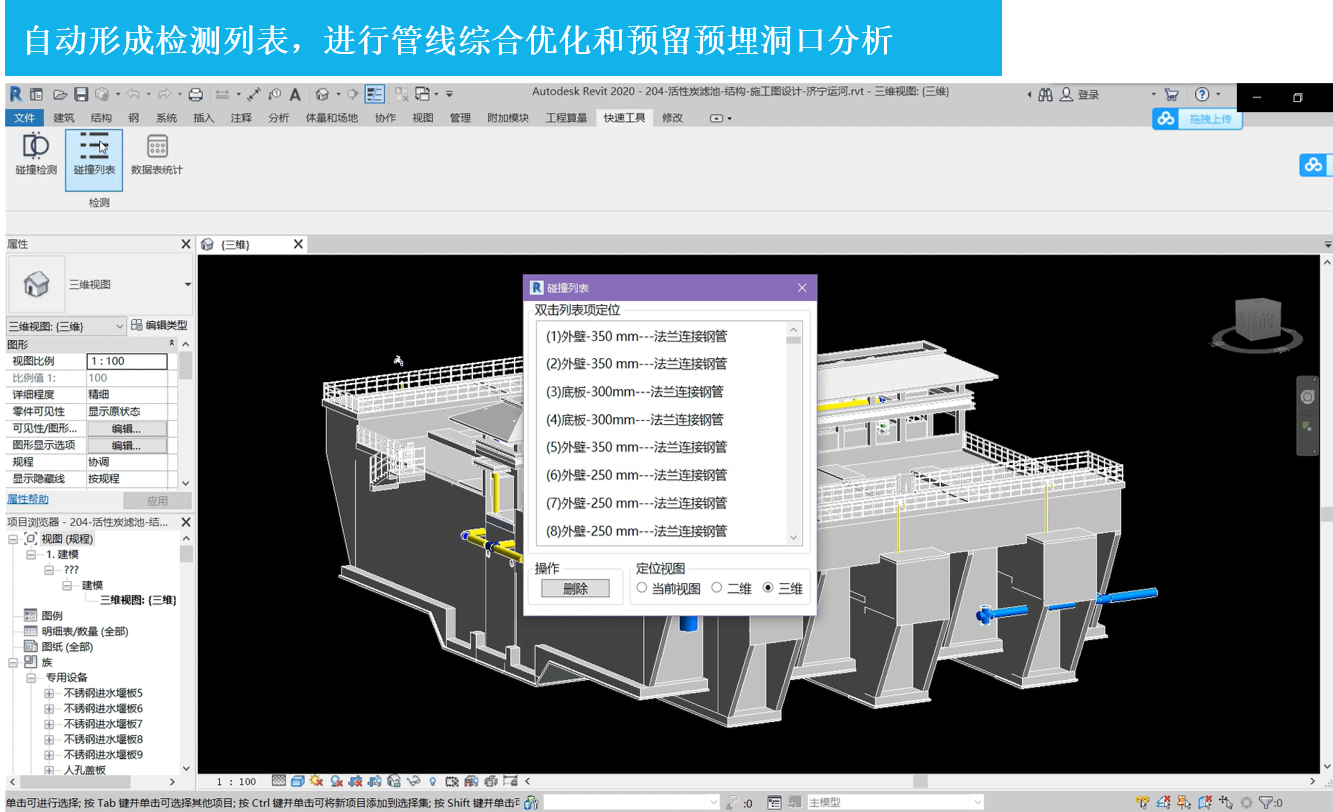

基于Revit二次开发碰撞检测插件，对全专业模型进行快速检测，自动形成检测列表，进行管综优化及预留洞口分析；通过轻量化云平台链接设计人员和施工人员，两方的及时沟通过确保BIM深化设计符合现场施工要求和设计规范要求，达到双赢的目的。
4.BIM深化应用

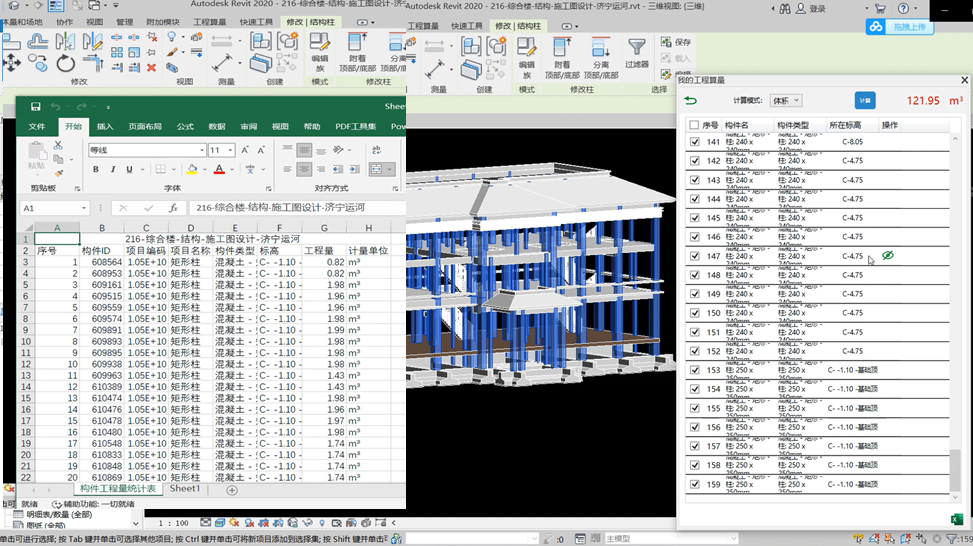

运用逆维悦动提供的Revit工程算量插件，对模型进行编码及快速计量，导出工程量明细表清单，形成材料下料单，实现材料的精细化管理，避免施工人员和设计人员人为的估算错误，在项目结束复盘时，跟以往的类似项目，材料的损耗约降低了22%。
5.三维可视化交底

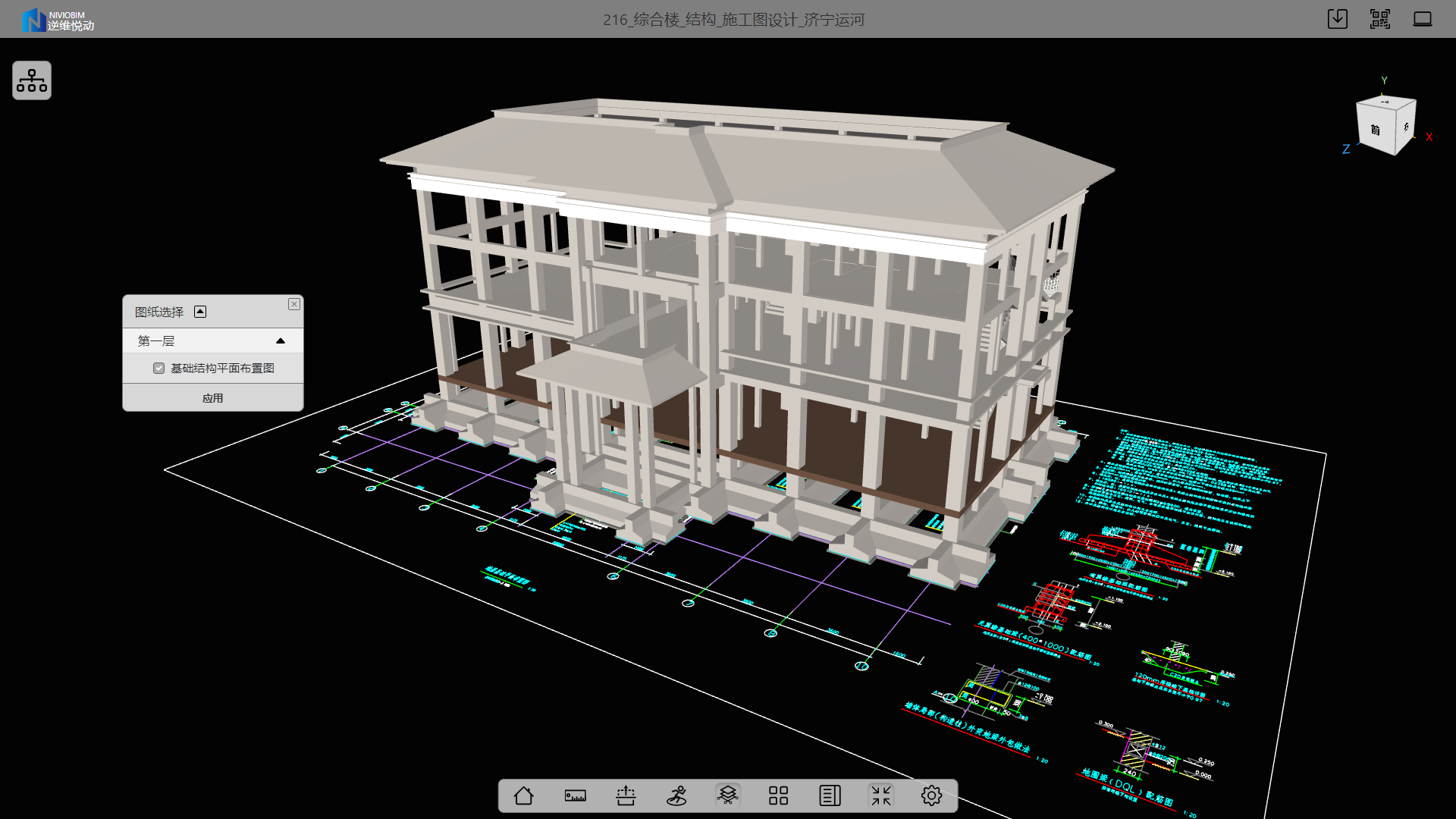

运用逆维悦动轻量化云平台，针对复杂工艺节点、管道预留洞口留置等对施工班组进行虚拟演示，并将Revit模型进行轻量化、图模一体化映射，实现多移动终端浏览模型及图纸，避免图纸分离后的理解偏差问题。
